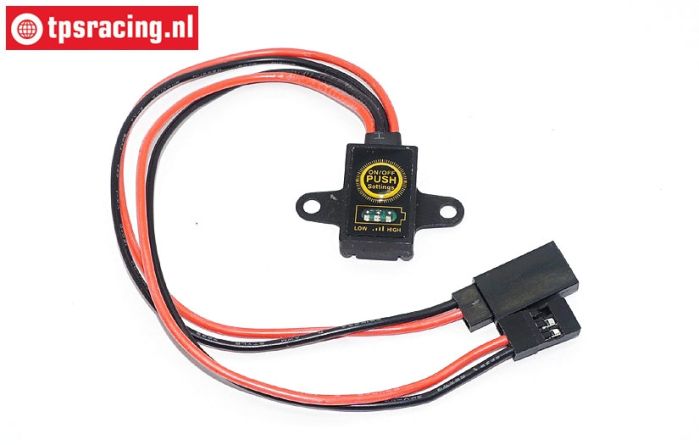

Kompakter elektronischer Mikroschalter

Wasserdichter, programmierbarer und vollelektronischer Micro Power Schalter mit Spannungsanzeige und Batterieschutz.

Ihre Vorteile:

• Geeignet von 3,8 bis 25 Volt
• Schaltet bis zu 20 Ampere
• Wasserdicht
• Sehr zuverlässig
• Verhindert Fehlfunktionen
• Einfache Montage
• Einfach zu programmieren
• Kabellänge: 2 x 20 cm

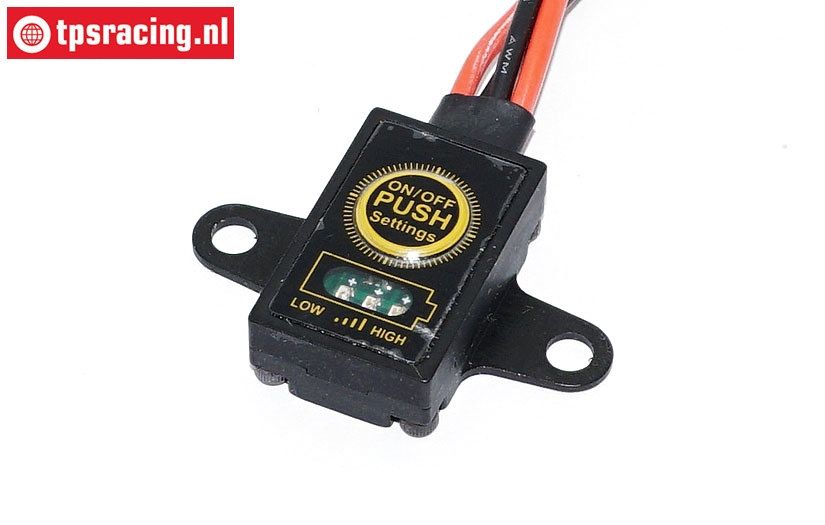

Dieser Netzschalter ist ein kleiner mikroprozessorgesteuerter Ein- / Ausschalter mit Batteriekapazitätsüberwachung und Niederspannungsschutz. Aufgrund des Metallgehäuses mit Montagehalterungen, Silikonabdeckung, Silikonkabeln mit Universalsteckern, wasserdicht, extrem langlebig und zuverlässig. Ein einfacher Knopfdruck steuert den Schalter ohne mechanische Bewegung. Sie können die verbleibende Akkukapazität über drei farbige LEDs (grün, gelb und rot) ablesen.

• Grün bedeutet 70 bis 100% verbleibend
• Gelb bedeutet 45 bis 70% verbleibend
• Rot bedeutet weniger als 20% verbleibend

Dieser Schalter hat auch einen niedrigen Batteriespannungsmodus, der in Schritten von 0,1 Volt zwischen 3,5 und 10 Volt einstellbar ist. Wenn der von Ihnen eingestellte Wert erreicht wurde, warnt der Schalter kurz (0,1 - 0,2 Sekunden).

Für einen ordnungsgemäßen Betrieb und Schutz ist es wichtig, dass Sie die folgenden Einstellungen vornehmen!

Wir empfehlen die folgenden Werte;

• 2S Li-Po (zwischen 5,8 und 6,2 Volt)
• 2S Li-Fe (zwischen 4,6 und 5,2 Volt)
• 5 Zellen NiCd oder NiMh (zwischen 4,4 und 5,0 Volt).

Niedrige Batteriespannungsmodus einstellung bei 4,5 Volt ein (5 Zellen NiCd und MiMh):

1. Halten Sie die Drucktaste mindestens 5 Sekunden lang gedrückt, bis alle drei LEDs gleichzeitig blinken. Lassen Sie die Drucktaste los, die grüne LED blinkt.
2. Wenn die grüne LED viermal blinkt (4,0 Volt), drücken Sie die Drucktaste einmal kurz, und die orangefarbene LED blinkt.
3. Wenn die orangefarbene LED fünfmal blinkt (0,5 Volt), drücken Sie die Drucktaste einmal kurz und die rote LED blinkt.
4. Wenn die rote LED 1 x blinkt, drücken Sie die Taste einmal kurz, jetzt ist der Schalter programmiert und schaltet sich aus.

Niedrige Batteriespannungsmodus einstellung bei 5,1 Volt, zum Beispiel (2S Li-Fe):

1. Halten Sie die Drucktaste mindestens 5 Sekunden lang gedrückt, bis alle drei LEDs gleichzeitig blinken. Lassen Sie die Drucktaste los, die grüne LED blinkt.
2. Wenn die grüne LED 5 x blinkt (5,0 Volt), drücken Sie die Drucktaste einmal kurz und die orange LED blinkt.
3. Wenn die orangefarbene LED 1 x (0,1 Volt) blinkt, drücken Sie die Drucktaste einmal kurz, und die rote LED blinkt.
4. Wenn die rote LED 1 x blinkt, drücken Sie die Taste einmal kurz, jetzt ist der Schalter programmiert und schaltet sich aus.

Niedrige Batteriespannungsmodus einstellung bei 6,2 Volt (2S Li-Po):

1. Halten Sie die Drucktaste mindestens 5 Sekunden lang gedrückt, bis alle drei LEDs gleichzeitig blinken. Lassen Sie die Drucktaste los, die grüne LED blinkt.
2. Wenn die grüne LED 6 Mal blinkt (6,0 Volt), drücken Sie die Drucktaste einmal kurz und die orange LED blinkt.
3. Wenn die orangefarbene LED zweimal blinkt (0,2 Volt), drücken Sie die Drucktaste einmal kurz, und die rote LED blinkt.
4. Wenn die rote LED 1 x blinkt, drücken Sie die Taste einmal kurz, jetzt ist der Schalter programmiert und schaltet sich aus.

Niedrige Batteriespannungseinstellung für mehrere Zellen:

• Nicad/NimH: Spannung der Zellenzahl dividiert durch 1,35
• LiFe: Spannung der Zellenzahl dividiert durch 1,3
• LiPo: Spannung der Zellenzahl dividiert durch 1,2
