Futaba Spannungssensor SBS/01V

Futaba Spannungssensor für das Futaba Telemetriesystem am S.BUS2.

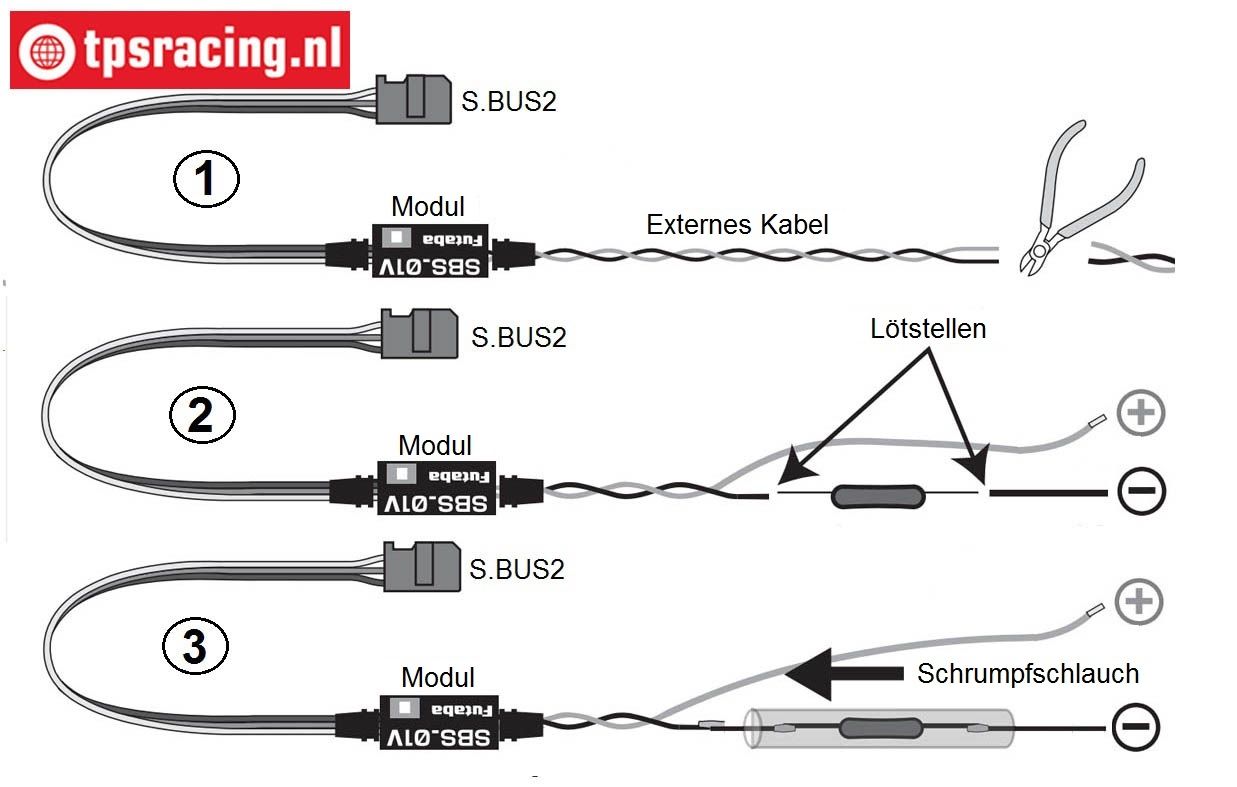

Empfängerakku des Sensormoduls einbauen:

• 1) Messen Sie die erforderliche Länge zwischen Empfängerakku und Modul und schneiden Sie das externe Kabel auf die richtige länge,
• 2) Löten Sie die Sicherung so nah wie möglich am Empfängerakku, am schwarzen Kabel, (Minus),
• 3) Schieben Sie den Schrumpfschlauch über die Sicherung und erhitzen Sie sie (stellen Sie sicher, dass keine Kontakte freiliegen).

Reihenbatterie des Sensormoduls installieren:

• 1) Messen Sie die erforderliche Länge zwischen Batterie/Controller und Modul und schneiden Sie das externe Kabel auf die richtige länge,
• 2) Löten Sie die Sicherung so nah wie möglich am Batterie/Fahrtregler an der schwarzen Leitung (Minus),
• 3) Schieben Sie den Schrumpfschlauch über die Sicherung und erhitzen Sie sie (stellen Sie sicher, dass keine Kontakte freiliegen).

Der LED-Status besagt:

• LED rot: Spannung liegt an, aber es werden keine Sensorsignale gesendet
• LED grün: Spannung liegt an und Sensorsignale werden gesendet.
• LED grün und rot: Schloss wurde programmiert.
• LED blinkt grün und rot: Schwerwiegender Fehler. Senden Sie den Sensor zur Reparatur ein.

Sicherheitshinweis!:

• Obwohl der Sensormessbereich 100 Volt DC beträgt, dürfen nur Spannungen bis 60 Volt DC (maximal 14S LiPo) angeschlossen und gemessen werden.
• Spannungen über 60V DC unterliegen der Niederspannungsrichtlinie und erfordern besondere Schutzmaßnahmen und Kenntnisse.

Seriennummer:

• Jeder Sensor ist mit einer einzigartigen elektronischen Seriennummer versehen, auf der er im System registriert ist. Der Sensor wird verwendet, um sich am S.BUS2-Anschluss am Messumformer am System anzumelden und sich am System anzumelden. Diese Registrierung ist im Kapitel „Sensor“ im Senderhandbuch beschrieben. Die Eingabe der Seriennummer ist nicht erforderlich.

Spezifikationen

• Interner Messbereich: 3,7~8,4 Volt
• Externer Messbereich: 0,0~60 Volt (Max 14S Lipo)
• Externer Messbereich: 0.0~100 Volt (Siehe Sicherheitshinweis!)
• Betriebsspannung: 3,7~7,4 Volt.
• Stromaufnahme: 8 mA
• Abmessungen: L40-B11-H5 mm
• Gewicht: 6 Gramm

Packungsinhalt:

• 1 x Sensormodul mit 50 cm Anschlusskabel
• 1 x Sicherung
• 1 x Schrumpfschlauch
