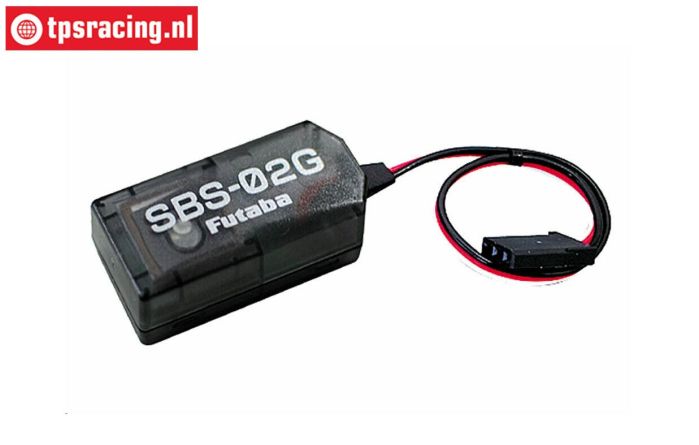

Futaba SBS-02G GPS-Sensor

Zuverlässiger GPS-Sensor von Futaba zum Messen; Höhe, Vario, Geschwindigkeit, Distanz und Position.

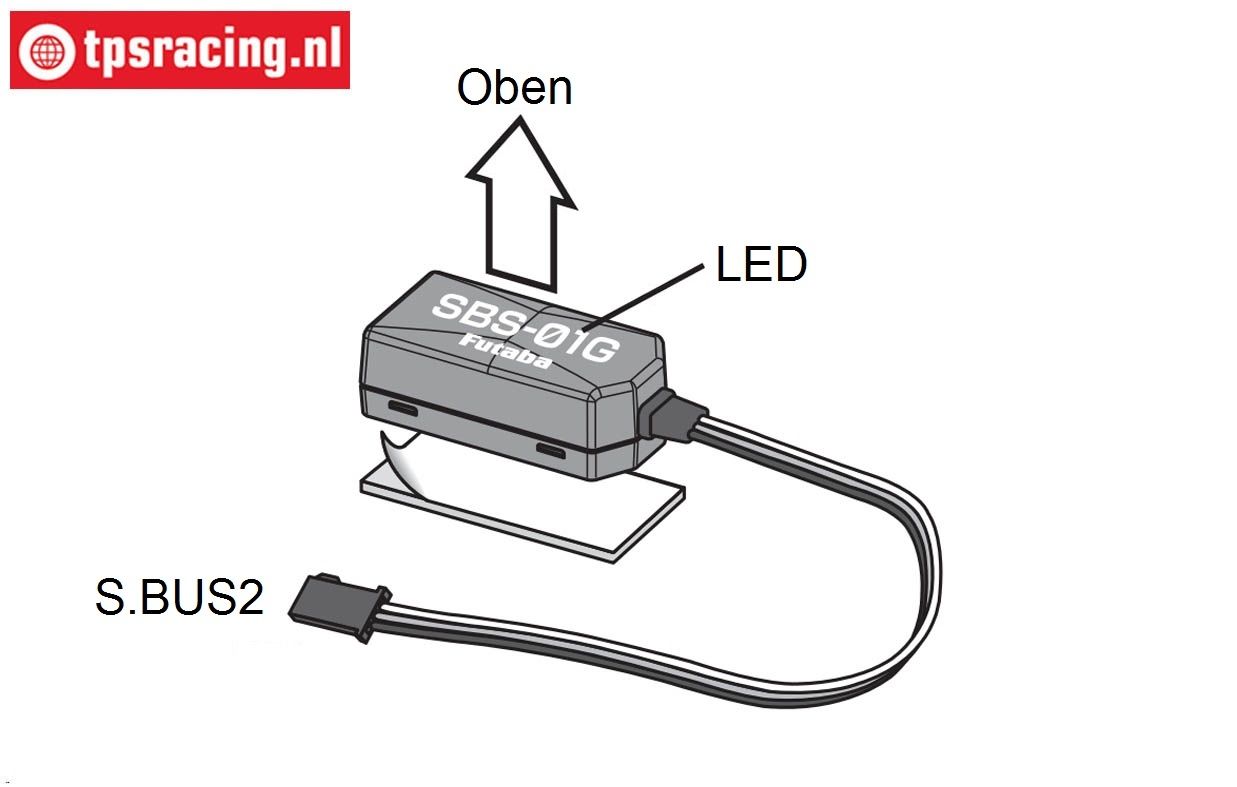

Montage des Sensors:

• Befestigen Sie den GPS-Multisensor waagerecht im Modell mittels Klettverschluss, achten Sie darauf, dass dieser nicht im Luftstrom steht, da die Werte beeinflusst werden können.
• Stellen Sie außerdem sicher, dass das GPS-Signal den Sensor ungehindert erreichen kann, sodass sich keine magnetischen, Metalle, Karbon oder andere leitfähige Materialien in der Nähe befinden.Außerdem muss die Status-LED des Sensors sichtbar sein, um zu erkennen, wann das GPS Sensor hat die Verbindung zu den Satelliten hergestellt.
• Platzieren Sie die Antenne des Empfängers möglichst gerade, außerdem sollte die Antenne nicht parallel zu anderen Kabeln verlaufen, da dies die Abstrahlung und damit die Telemetrie-Reichweite deutlich reduziert.

Inbetriebnahme des GPS-Multisensors:

• Stecken Sie den Sensor in den S.BUS2-Port des Empfängers
• Der Empfänger versorgt den Sensor mit der erforderlichen Spannung und dient zur Übertragung der Sensorwerte.

Allgemein:

• Bei diesem Multisensor erfolgt die Höhen- und Variomessung mittels Luftdruckmessung. Wetteränderungen verursachen Druckunterschiede, die dazu führen können, dass die Höhenanzeige während des Fluges um mehrere Meter abweicht.
• Geschwindigkeits- und Distanzmessungen sowie die Ermittlung von Positionskoordinaten erfolgen über einen integrierten GPS-Sensor.
• Der GPS-Multisensor benötigt insgesamt 8 Zeitschlitze, um alle Sensordaten zu übertragen.
• Nach Anmeldung des Sensors am Sender und Konfiguration des Vario-Displays kann unter „Melodie“ der Modus „ACT“ ausgewählt werden.

Die Status-LED im Sensor zeigt folgende Zustände an:

• LED rot: Spannung liegt an, aber es werden keine Sensorsignale gesendet
• LED blinkt grün: Strom ist vorhanden, Satelliten werden gesucht.
• LED grün: Satelliten eingeloggt, Sensorsignale werden gesendet.

Seriennummer:

• Dieser Sensor ist mit einer eindeutigen elektronischen Seriennummer versehen, unter der er im System registriert ist. Auf dem Gerät befindet sich ein Seriennummern-Etikett und ein zweites auf der Anleitung.
• Es ist wichtig, die Seriennummer für eine eventuelle Regeneration an einem sicheren Ort aufzubewahren.

Bemerkungen:

• Befindet sich ein GPS-Sensor im Modell, ist das Auffinden im Verlustfall recht einfach, da die Koordinaten des Sensors/Modells im Sender angezeigt werden. Die Position ist am PC oder Smartphone leicht zu finden.
• Für Smartphones steht die kostenlose APP GPS Tour zur Verfügung, die die Position anzeigt und den Weg zum Modell zeigt.
• Distanzmessung: Die Distanz zum Modell wird in der Luftlinie angezeigt.
• Geschwindigkeitsmessung: Die Geschwindigkeit über dem Boden wird gemessen, also das Modell wenn möglich das Modell horizontal über den Boden bewegen

GPS-Sensor für:

• Höhe
• Vario
• Geschwindigkeit
• Distanz
• Position

Technische Daten:

• Vario-Messbereich: -150 m/s bis +150 m/s
• Vario-Auflösung: ± 10~100 cm/s (je nach Sender)
• Höhenmessung: -700 m bis +5500 m
• Auflösung der Höhenmessung: 0,1~1 m (je nach Sender)
• Geschwindigkeitsmessung: 0~500 km/h
• Entfernungsmessung: 0~5000 m
• Abmessungen: L45-B30-H15 mm
• Gewicht: ± 11 g
• Versorgungsspannung: 3,7 ~ 8,4 V
• Stromaufnahme: ± 100 mA.
