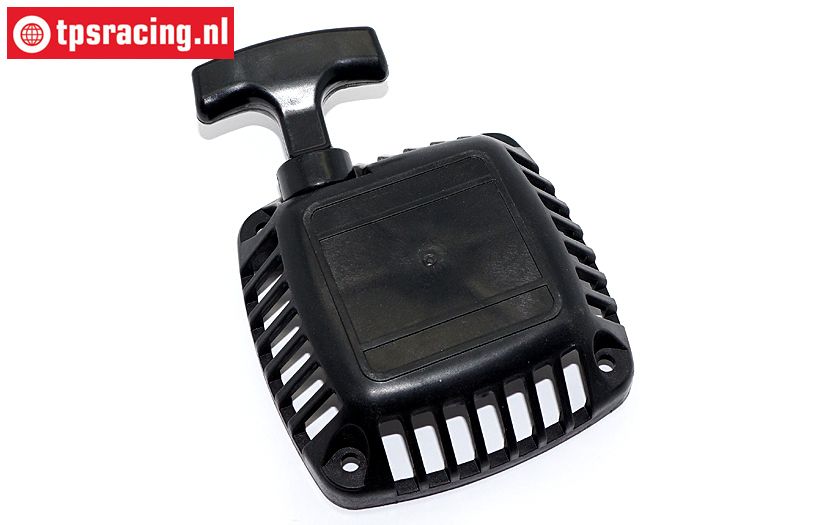

Zenoah Zeilzugstarter ZN0047

Original Zenoah Zeilzugstarter.

Abmessungen:

• Mittenabstand der Befestigungslöcher: 67 mm
• Achsabstand Montagelöcher quer links: 96 mm
• Höhe: 30 mm

Geeignet für:

• Zenoah G230
• Zenoah G240
• Zenoah G260
• Zenoah G270
• Zenoah G290
• Zenoah G320
• Chung Yang
• Rovan Sport
• Dynamic
• HPI Feulie
• BWS Feulie
• King Motors
• BWS/30N
• Ähnliche Motoren

Zeilzugstrater Wartung:

• Den Zeilzugstarter vom Motor abnehmen
• Ziehen Sie den Startergriff heraus und halten Sie die Federkassette fest
• Drehen Sie nun die Federkassette so, dass die Kerbe frei liegt, und legen Sie das Starterzeil hinein (Bild 1)
• Lassen Sie nun die Federkassette mit vorsich zurückdrehen, bis das Starterzeil nicht mehr gespannt ist
• Lösen Sie nun die mittlere Schraube und entfernen Sie die Kleinteile (Bild 2)
• Jetzt bleibt nur noch die Feder mit kassette im Gehäuse (Bild 3)
• Entfernen Sie vorsichtig die Federkassette, damit die Feder im kasette bleibt (Bild 4)
• Entfernen Sie alle Schmutz und Fett mit einem Entfetter
• Besprühen Sie nun die Federkassette und das Innere des Zeilzugstartergehause mit 3-IN-ONE® Lock Dry Lube
• Legen Sie nun die Federkassette zurück, VORSICHT, dass der Haken der Feder in den Nocken des Zeilzugstartergehause fällt! (Foto 5)
• Montieren Sie nun die Kleinteile in der Reihenfolge: 1) Klinke, 2) Feder, 3) Nockenscheibe, 4) Ring und 5) Schraube, verwenden Sie Loctite 271
• ACHTUNG, dass der Ring mit dem quadratischen Loch über den Nocken des Zugstartergehäuses fällt!
• Drehen Sie nun die Federkassette so, dass die Kerbe frei liegt, und legen Sie das Starterzeil hinein (Foto 6)
• Drehen Sie nun die Federkassette 5 bis 6 Mal um 360 Grad gegen den Uhrzeigersinn, damit die Feder wieder gespannt wird und der Startergriff zurückkehrt. (Foto 7)
