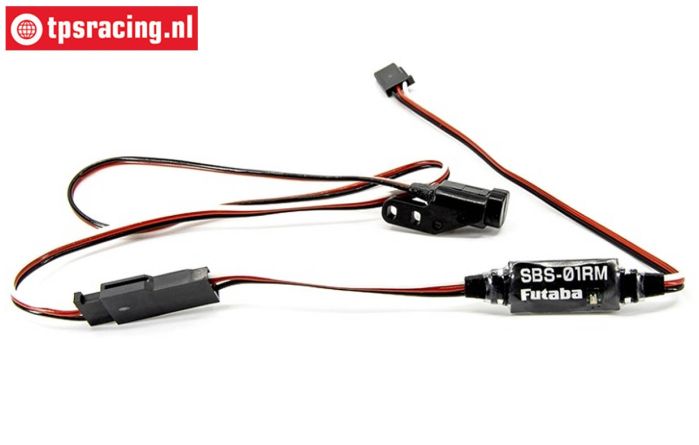

Futaba Magnetischer Drehzahlsensor Set SBS/01RM

Der magnetische Drehzahlsensor Futaba SBS-01RM erleichtert das Ablesen von Drehzahlen am Sender. Schließen Sie den Sensor einfach an den S.BUS2-Port des telemetriefähigen Empfängers an und die bidirektionale Kommunikation sorgt dafür, dass die Daten direkt an Ihren Futaba T-FHSS- oder FASST-Sender gesendet werden.

Magnetmontage:

• Montieren Sie den ersten Magneten mit der aktive Seite richtung Sensor an der gewünschten Stelle des rotierenden Teils, dies kann durch Verkleben mit 2-Komponenten-Kleber oder Epoxid erfolgen. Der zweite Magnet sollte in der gegenüberliegenden Position montiert werden, um die Balance zu gewährleisten. Achten Sie darauf, dass der Magnet mit der nicht aktiven Seite in Richtung Sensor zeigt, da sonst die Messung verfälscht wird. Dies ist auf die nachfolgend beschriebene Weise leicht zu überprüfen.

Sensormontage:

• Der Sensor muss mit oder ohne mitgeliefertem Halter an einem stabilen platz montiert werden. Der Abstand zwischen Magnet und Sensor darf maximal 2 mm betragen. Verbinden Sie nach dieser Montage den Sensor (stecker 1), mit dem Modul (Stecker 2), und das Modul mit einem S.BUS2-Port des Empfängers.

Sensorfunktion prüfen:

• Wenn Spannung am Sensor anliegt, leuchtet die LED, es werden keine Sensorsignale gesendet.
• Der Sensor funktioniert nur, wenn die richtige Seite des Magneten zum Sensor zeigt. Sie können dies überprüfen, indem Sie den Magneten am Sensor vorbeibewegen.
• Wenn die LED blinkt, ist dies die aktive Seite. Markieren Sie die aktive Magnetseite mit einem wasserfeste stift, damit die Montage später reibungslos verlauft.

Spezifikationen:

• Anzeigen: U/min/Umdrehungen pro Minute
• Bereich: 360~100.000 U/min
• Kabellänge: 255 mm
• Spannung: 3,7 ~ 7,4 Volt
• Gewicht (mit Pick-up): 4,7 Gramm

Wichtig:

• Das SBS-01RM kann nur mit Telemetrie Empfängern verwendet werden, die über S.BUS 2-Port(s) verfügen. Schlagen Sie in der Bedienungsanleitung Ihres Senders und/oder Empfängers nach.
