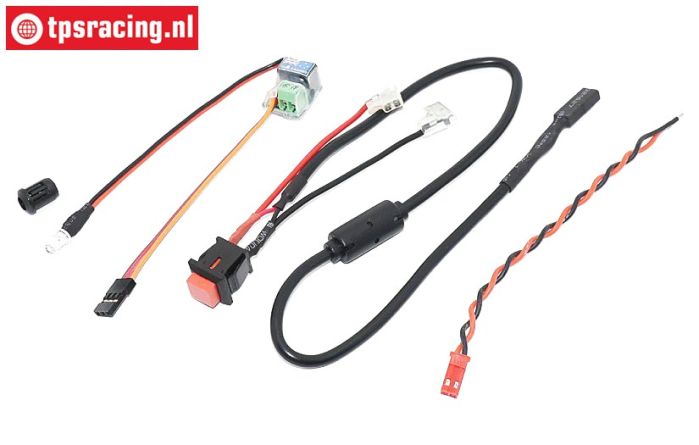

Spark Killer von Hilantronics

Neue Generation von 2-Takt RC Motoren Not-Ausschaltern "Kill-Switch".
Entwickelt und produziert in Australien entsprechen Sie höchsten Qualitätsansprüchen und arbeiten extrem zuverlässig. Dieses System besitzt die neuste Firmware und kann innerhalb einer breiten Spannweite der Betriebsspannung arbeiten. Dieses überarbeitete System von Not-Ausschalter arbeitet nun mit nahezu alle 2, 3 bzw. 4 Kanal Fernsteueranlagen.

Ein Vorteil dieses Systems liegt darin, dass Sie die tief Spannung der Batterie einstellen können bei der ihr Motor ausgeschaltet werden soll.
Der Spark Killer wird den Motor automatisch abschalten sobald die Batterie zu schwach bzw. fast leer ist, Störungen an der Übertragung zwischen Fernsteuerung und Empfänger auftreten, die Verbindung zwischen Fernsteuerung und Empfänger ganz abbricht oder die Stromversorgung im Auto plötzlich komplett aussetzt oder abreist. Zudem können Sie jederzeit über einen Freies Kanal an der Fernsteuerung den Motor abstellen. Der Motor wird bei diesem System über ein mechanisches Relais gestoppt wodurch das System komplett vom elektronischen System isoliert ist und auch den Motor noch ohne Spannung abschalten kann.

Die vielen Vorteile:

• Sehr einfache Plug-and-Play-Installation
• Sie können vom Sender jederzeit den Motor abschalten
• Sie und Ihre Umgebung werden mit diese Killswitch geschützt
• Kann betrieben werden von jedem Sender/Empfänger Kombination mit 2 oder mehr Kanäle
• Einstellbare niedrige Batteriespannung
• Sie können über externe, mitgelieferte LED, die Status von der Killswitch sehen
• Schnell die motor Ein- und Ausbauen

LED Signal Status:

• LED Blinkend: Kein Signal der Fernsteuerung
• LED an: Motor läuft (oder Startbereit)
• LED aus: Motor Aus
• LED on/aus/on: Motor läuft (Anwendbar nur mit Spektrum Fernsteuerungen)

Montage:

• Entfernen Sie die Original Motorstop schalter und installieren Sie den mitgelieferten Schalter und drücken Sie die beiden Stecker an der Zündspule des Motors, (es gibt kein Plus und Minus).
• Legen Sie das schwarze Kabel mit Stecker entlang der Öffnung des kleine Kühlungkappe, so dass es nicht zwischen beweglichen Teilen kommen kann.
• Montieren Sie rot/schwarze Kabel auf den grünen Anschlüsse des Moduls,(es gibt keine Plus- oder Minus).
• Legen Sie das Modul in den Empfänger-Box und lassen Sie den Stecker raus (für die schnelle Montage und Demontage des Motors)
• Verbinden Sie der Stecker von das rot/schwarzen Kabel mit der Stecker der vom Motor kommt.

Einstellung mit 2 Kanälen:

• Wenn nur zwei Kanäle zur Verfügung, können Sie das Modul über ein Y-Kabel auf Kanal ein oder zwei von den Empfänger anschließen. Wenn Sie dem Sender Ausschalten, Störung haben, oder die Batteriespannung zu niedrig ist, wird der Motor sofort abgeschaltet.

Einstellung mit 3 oder mehr Kanälen:

• In Systemen mit mehr als zwei Kanälen, können Sie den Motor über einen freien Kanal über eine eingestellte Taste auf dem Sender Ausschalten wenn Sie wollen. Diese Einstellung hängt ab von verschiedene Marken, meistens wirt dieses angegeben als 2P, (Ein/Aus). Wenn Sie den Sender ausschalten, entweder die zugewiesen Taste betätigen, die batteriespannung zu niedrig ist, wird der Motor sofort abgeschaltet.

Einstellungen mit Spektrum DX4C und DX5C:

• Verbinden Sie den Killer mit AUX3 oder AUX4
• Gehen Sie im Menü zu Aux Assign
• Stellen Sie den Eingang auf D
• Stellen Sie den Modus auf 2-pos
• Setzen Sie den Zyklus auf Aktiv
• Stellen Sie den Momentary auf Inhibit ein
• Jetzt können Sie den Killer mit der D-Taste ein- und ausschalten.

Technische Daten:

• Betriebsspannung am Empfänger: 4.0 Volt bis zu 12.0 Volt DC
• Relais Max. Spannung: 125V AC/24V DC
• Relaiskontakt DC Max: 1A
• Relais Nennwiederstand: 167 Ohm
• Externe LED Abmessungen:

Einstellbare Parameter:

• Fernsteuersystem: 2/3 & 4 Kanal
• Unterspannungsschutz: 3,3 / 4 Volt
• Um die externe, mitgelieferte LED zu montieren, muss lediglich ein 8mm großes Loch gebohrt werden. Danach einfach die LED durchführen und den ebenfalls mitgelieferten Halterahmen überstülpen. Schön hält die LED bombenfest.

ACHTUNG!

• Dieser set Funktioniert NICHT wen Spektrum AVC benutzt wirt!
